、簡介

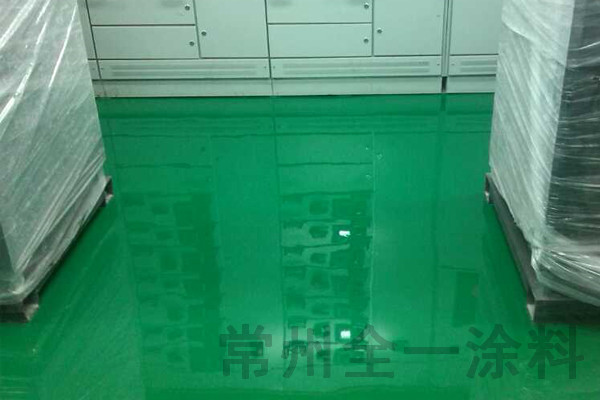

　　防靜電地坪通常用于需防止靜電干擾或有易燃物質(zhì)的場所，其作用是將任何原因產(chǎn)生的電荷（俗稱靜電），立刻傳至大地而令其消失，以防止靜電累積而造成放電時所引起的嚴重災(zāi)害。實用于精密儀器房，計算機室、石化廠、紡織廠、通訊、電子、瓦斯廠、有機溶劑廠等須要抗靜電地坪、墻面及儲油罐槽等，使用期限可達8年以上。

　　二、性
　　1、基層至表面層所用材料均具導(dǎo)電性，不受表面磨損影響。
　　2、可依不同的需求，調(diào)整其導(dǎo)電系數(shù)值。（般為106Ω--108Ω）
　　3、耐酸、耐浸泡、耐磨損、耐重壓……等優(yōu)異性。
　　4、鋪設(shè)后與原素地完密合無接縫，不藏污垢，易于清洗，且不可燃。

　　5、可任意選擇顏色。

　　三、施工工藝及工程圖
　　1． 施工前處理
　　施工前將施工區(qū)域與非施工區(qū)域用紙膠帶隔離出來；
　　在施工現(xiàn)場設(shè)立明確的施工、警示標(biāo)志。
　　2． 基面處理：
　　般混凝土基面采用地面磨削機整體打磨或手工打磨，表面應(yīng)無水泥渣及疏松的附著物；
　　對于表面光滑、硬度、強度均很好的混凝土或水泥地面采用地面磨削機整體打磨，使基面形成均勻粗糙面，以利于涂層附著；
　　對于有輕微油污的基面可采用銑刨機徹底銑除或用堿液、清洗劑清洗，如油污較嚴重，則應(yīng)考慮重新澆注混凝土；
　　當(dāng)基面處理結(jié)束后，必須將基層表面清理干凈。
　　3． 底涂：
　　對于疏松、易起砂的混凝土基面，輥涂或噴涂1~2遍環(huán)氧底涂，以達到混凝土基面表面發(fā)黑、發(fā)暗、均勻成膜為宜；
　　此道工序完成后，檢查無漏涂并且必須在底涂實干后（夏季4~8小時，冬季12~24小時）方可進行下道工序。
　　4． 砂漿層：
　　采用無溶劑型環(huán)氧中涂調(diào)配1~2倍50-80目和80~100目石英砂，使用普通鏝刀均勻地刮抹在底涂層上；
　　局部的凹坑應(yīng)用砂漿添平；
　　如果砂漿層施工后不平整，應(yīng)該在其實干后（夏季約6~8小時，冬季12~24小時）進行打磨修整；
　　打磨后應(yīng)進行必要的清潔、除塵工作；

　　砂漿層施工完畢后必須在其實干后（夏季8~12小時，冬季12~24小時）方可進行下道工序。

　　5．膩子層：
　　采用無溶劑環(huán)氧中涂調(diào)配0.5~1倍粉料（400目硅微粉等），使用普通鏝刀均勻地刮抹在砂漿層上。般涂覆兩遍，以達到徹底封閉砂漿層針孔、毛細孔的作用；
　　封閉層施工后，應(yīng)該在其實干后（夏季約6~8小時，冬季12~24小時）進行打磨修整，將其表面的鏝刀痕、凸起消除；
　　打磨后應(yīng)進行必要的清潔、除塵工作；
　　封閉層施工完畢后必須在其實干后（夏季8~12小時，冬季12~24小時）方可進行下道工序。
　　6、導(dǎo)電網(wǎng)：將導(dǎo)電銅箔貼于中涂表面。
　　7、導(dǎo)電膩子層：將涂料依比例攪拌均勻后，以鏝刀平鋪（流展）于地面。

　　8、導(dǎo)電面漆：面漆依比例攪拌均勻后，以鏝平式（自流平）。

　　四、環(huán)氧防靜電地坪技術(shù)指標(biāo)

項目	指標(biāo)
干燥時間 表干	≤4
實干	≤24
附著力（）	≤1
鉛筆硬度	≥2H
耐沖擊性	40通過
柔韌性	3㎜通過
耐磨性（750g/500R，失重g）	≤0.03
耐水性	48小時無變化
耐30%硫酸	7天無變化
耐40%氫氧化鈉	7天無變化
耐汽油 120#	7天無變化
表面電阻	106Ω--108Ω
體積電阻	106Ω--108Ω
